Válvula de Esfera Bipartida Passagem Plena Classe 150

Características de Fabricação

Construção

API Spec 6D

Testes

BSI BS EN 12266

Materiais

Corpo e Tampas ASTM A 216 – WCB ASTM A 351 – CF8 ASTM A 351 – CF8M	Esfera ASTM A 351 – CF8 ASTM A 351 – CF8M
Vedações PTFE COMP L	Haste ASTM A 351 – AISI 304 ASTM A 351 – AISI 316
Extremidades Flange ASME/ANSI B 16.5 Classe 150 Acabamento dos Flanges: MSS-SP-6

Informações Técnicas

Válvulas de Esfera Bipartida Passagem Plena Classe 150

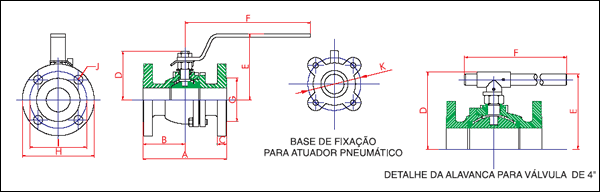

BITOLA		PASS.	A	B	C	D	E	F	G	H	I	J	K	Nº de Furos	PESO (Kg)	Coeficiente de Fluxo Kv (m³/h)
POL.	DN	PASS.	A	B	C	D	E	F	G	H	I	J	K	Nº de Furos	PESO (Kg)	Coeficiente de Fluxo Kv (m³/h)
2″	50	50,8	177,8	89,0	19,1	104	140	267	90,0	152,4	120,7	19,1	50	4	9,60	420
2.1/2″	65	63,0	190,5	82,9	22,4	115	145	267	104,6	177,8	139,7	19,1	50	4	13,70	650
3″	80	76,0	203,2	100,5	23,9	128	158	337	127,0	190,5	152,4	19,1	58	4	18,50	1.120
4″	100	101,6	228,6	114,3	23,9	185	181	580	157,2	228,6	190,5	19,1	70	8	31,0	1.980
6″	150	152,4	265,0	133,5	25,9	257	246	580	215,9	280,0	241,3	22,4	94	8	60,0	4.600

• A Válvula de 6” pode ser fornecida com duas opções de esfera: maciça ou oca (aliviada).
Na tabela acima o peso apresenta-se para válvula maciça, a Válvula de 6” com esfera oca possui peso de 48,0Kg.
• A vazão apresentada em Kv (m³/h) corresponde a um diferencial de pressão (p) de 1 bar utilizando água como fluido de teste.
