Válvula de Esfera Bipartida Passagem Plena Classe 300

Características de Fabricação

Construção

API Spec 6D

Testes

BSI BS EN 12266

Materiais

Corpo e Tampas ASTM A 216 – WCB ASTM A 351 – CF8 ASTM A 351 – CF8M	Esfera ASTM A 351 – CF8 ASTM A 351 – CF8M
Vedações PTFE	Haste AISI 304 AISI 316
Extremidades Flange ASME/ANSI B 16.5 Classe 300 Acabamento dos Flanges: MSS-SP-6

Informações Técnicas

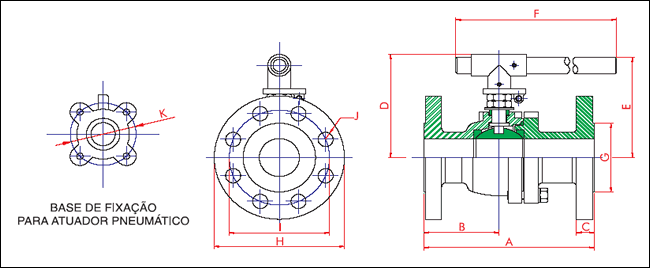

Válvula de Esfera Bipartida Passagem Plena Classe 300
BITOLA		PASS.	A	B	C	D	E	F	G	H	I	J	K	Nº de Furos	PESO (Kg)	Coeficiente de Fluxo Kv (m³/h)
POL.	DN	PASS.	A	B	C	D	E	F	G	H	I	J	K	Nº de Furos	PESO (Kg)	Coeficiente de Fluxo Kv (m³/h)
2″	50	50,8	215,9	95,4	22,4	138	135	480	91,9	165,1	127,0	19,1	50	8	12,20	420
2.1/2″	65	63,0	241,3	110,7	25,4	148	145	580	104,6	190,5	149,4	22,4	50	8	16,75	650
3″	80	76,0	282,5	135,5	30,0	163	159	580	127,0	209,6	168,2	22,4	58	8	27,70	1.120
4″	100	101,6	304,8	126,1	31,8	185	181	580	157,2	254,0	200,2	22,4	70	8	42,0	1.980

• A vazão apresentada em Kv (m³/h) corresponde a um diferencial de pressão (p) de 1 bar utilizando água como fluido de teste.
