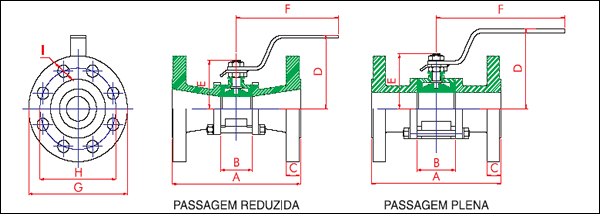

| Válvula de Esfera Tripartida Passagem Reduzida Flange Classe 300 | | BITOLA | PASS. | A | B | C | D | E | F | G | H | I | Nº de Furos | PESO
(Kg) | Coeficiente de
Fluxo
Kv (m³/h) | | POL. | DN | | 1/2″ | 15 | 11,1 | 139,7 | 21 | 14,2 | 46 | 39 | 125 | 95,3 | 66,6 | 15,8 | 4 | 2,40 | 5,0 | | 3/4″ | 20 | 14,0 | 152,4 | 25 | 15,8 | 48 | 41 | 125 | 117,4 | 82,6 | 19,1 | 4 | 3,15 | 9,8 | | 1″ | 25 | 20,4 | 165,1 | 31 | 17,5 | 82 | 51 | 156 | 124,0 | 88,9 | 19,1 | 4 | 4,94 | 18,7 | | 1.1/4″ | 32 | 25,4 | 177,8 | 39 | 19,1 | 86 | 60 | 156 | 133,4 | 98,6 | 19,1 | 4 | 5,80 | 42,0 | | 1.1/2″ | 40 | 31,7 | 190,5 | 45,7 | 20,6 | 110 | 73 | 170 | 155,5 | 114,3 | 22,4 | 4 | 8,50 | 72 | | 2″ | 50 | 38,0 | 215,9 | 52,5 | 22,4 | 113 | 77 | 170 | 165,1 | 127,0 | 19,1 | 8 | 10,30 | 107 | | 2.1/2″ | 65 | 50,8 | 241,3 | 63,8 | 25,4 | 125 | 86 | 256 | 190,5 | 149,4 | 22,4 | 8 | 14,20 | 185 | | 3″ | 80 | 63,0 | 282,5 | 82,5 | 28,5 | 145 | 116 | 267 | 209,6 | 168,2 | 22,4 | 8 | 22,60 | 305 |
| Válvula de Esfera Tripartida Passagem Plena Flange Classe 300 | | BITOLA | PASS. | A | B | C | D | E | F | G | H | I | Nº DE FUROS | PESO
(Kg) | Coeficiente
de Vazão
Kv (m³/h) | | POL. | DN | | 1/2″ | 15 | 14,0 | 137,7 | 25 | 14,2 | 48 | 41 | 125 | 95,3 | 66,6 | 15,8 | 4 | 2,33 | 14,6 | | 3/4″ | 20 | 20,4 | 152,4 | 31 | 15,8 | 82 | 51 | 156 | 117,4 | 82,6 | 19,1 | 4 | 3,48 | 27,8 | | 1″ | 25 | 25,4 | 165,1 | 39 | 17,5 | 86 | 60 | 156 | 124,0 | 88,9 | 19,1 | 4 | 4,95 | 56,5 | | 1.1/4″ | 32 | 31,7 | 177,8 | 45,7 | 19,1 | 110 | 73 | 170 | 133,4 | 98,6 | 19,1 | 4 | 6,34 | 104 | | 1.1/2″ | 40 | 38,0 | 190,5 | 52,5 | 20,6 | 113 | 77 | 170 | 155,5 | 114,3 | 22,4 | 4 | 8,30 | 161 | | 2″ | 50 | 50,8 | 215,9 | 63,8 | 22,4 | 125 | 86 | 256 | 165,1 | 127,0 | 19,1 | 8 | 12,20 | 278 | | 2.1/2″ | 65 | 63,0 | 241,3 | 82,5 | 25,4 | 145 | 116 | 267 | 190,5 | 149,4 | 22,4 | 8 | 18,70 | 460 |
• A vazão apresentada em Kv (m³/h) corresponde a um diferencial de pressão (p) de 1 bar utilizando água como fluido de teste.
|
